Обмежувачі перенапруги ОПН-П 10 кВ — купити в Україні

Обмежувач перенапруги ОПН-П-10/12/10/550 УХЛ1 — це високонадійний захисний апарат, призначений для захисту ізоляції електрообладнання мереж змінного струму частотою 50 Гц з номінальною напругою 10 кВ. Завдяки використанню високолінійних варисторів на основі оксиду цинку (ZnO) без послідовних іскрових проміжків, пристрій забезпечує миттєву реакцію на виникнення комутаційних та атмосферних перенапруг.

В умовному позначенні обмежувачів букви та цифри означають:

• О - обмежувач;
• П – перенапруги;
• Н - нелінійний;
• П - полімерний (матеріал захисної ребристої оболонки- кремнійорганічні гумові суміші);
• 10 - клас напруги мережі, кВ;
• 12 - найбільша тривало допустима робоча напруга, кВ;
• 10 - номінальний розрядний струм, кА;
• 550 - струм пропускної здатності, А;
• УХЛ1 - кліматичне виконання та категорія розміщення.

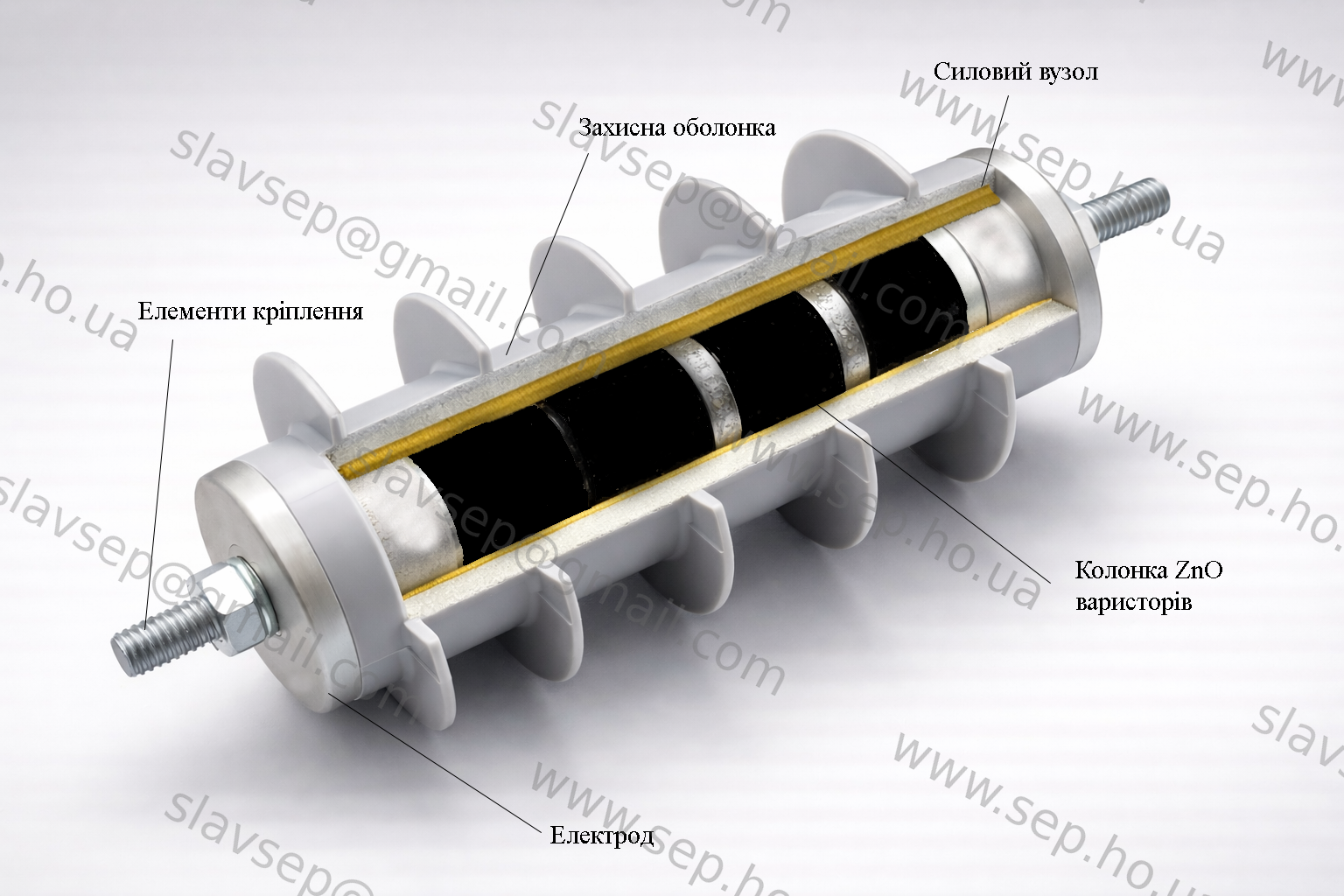

В основі ОПНп-10 лежать варистори — високонелінійні резистори на основі оксиду цинку (ZnO).

• Активна частина: Колонка варисторів, які миттєво змінюють свій опір при виникненні імпульсу напруги.
• Корпус: Виготовлений з молекулярно-щільної силіконової гуми методом лиття під тиском. Це забезпечує повну герметичність та виключає виникнення внутрішніх розрядів.
• Кінцеві деталі: Виконані з корозійностійких металів для надійного підключення до мережі та заземлення.

На відміну від вентильних розрядників серії РВО-10, сучасні обмежувачі ОПНп-10 мають ряд суттєвих переваг:

1. Відсутність іскрових проміжків: ОПН спрацьовує миттєво без затримки, характерної для РВО, що гарантує вищий рівень захисту ізоляції.
2. Стабільність характеристик: Варистори не старіють так швидко, як іскрові проміжки розрядників, і не потребують постійного обслуговування.
3. Герметичність та вибухобезпека: Полімерний корпус ОПНп не розлітається на осколки при критичних аваріях, на відміну від порцелянових корпусів РВО.
4. Мала вага та габарити: ОПНп легші у 3-4 рази, що спрощує монтаж на опорах ЛЕП та в комірках КТП.

Ключові переваги даної моделі:

• Герметичність та довговічність: Корпус виготовлений з трекінгостійкого полімерного композиту, що гарантує стійкість до ультрафіолету, вологи та забруднень навколишнього середовища.

• Висока енергоємність: ОПН-П-10/12/10/550 витримує значні імпульсні струми, забезпечуючи стабільний рівень захисту протягом усього терміну експлуатації (понад 30 років).

• Безпека: Вибухобезпечне виконання виключає пошкодження сусіднього обладнання та персоналу у разі виникнення аварійної ситуації.

Комплект поставки:

• Обмежувач перенапруги;
• Паспорт на виріб;
• Керівництво з експлуатації, яке включає в себе креслення ОПН-10;
• Протокол заводських випробувань;
• Сертифікат

Даний обмежувач відповідає вимогам ДСТУ та міжнародним стандартам якості. Вибираючи ОПН від «СЕС», ви отримуєте перевірене рішення для стабільної роботи розподільчих мереж 10 кВ.
