Обмежувачі перенапруг ОПН

ОПН 0,22–330 кВ — купити в Україні, ціна та характеристики

Основна активна частина ОПН складається з послідовного набору варисторів, з’єднаних у «колонку». Залежно від необхідних характеристик ОПН та його конструкції обмежувач може складатися з однієї колонки або з кількох колонок, з’єднаних послідовно або паралельно.

Відмінність матеріалу варисторів ОПН-П від матеріалу резисторів вентильних розрядників полягає в тому, що нелінійні резистори обмежувачів перенапруг мають підвищену пропускну здатність, а також високонелінійну вольт-амперну характеристику (ВАХ), завдяки якій забезпечується можливість безперервного та безпечного перебування ОПН під напругою з одночасним забезпеченням високого рівня захисту електрообладнання. Зазначені властивості дозволили виключити з конструкції ОПН іскрові проміжки.

Захисна дія обмежувача перенапруг зумовлена тим, що при виникненні небезпечної для ізоляції перенапруги, завдяки високій нелінійності резисторів, через обмежувач протікає значний імпульсний струм, у результаті чого рівень перенапруги знижується до значення, безпечного для ізоляції захищуваного обладнання.

У нормальному робочому режимі струм через обмежувач має ємнісний характер і становить десяті частки міліампера. Однак при виникненні перенапруг резистори ОПН переходять у провідний стан і обмежують подальше зростання перенапруги до рівня, безпечного для ізоляції захищуваної електроустановки. Після зниження перенапруги обмежувач знову повертається у непровідний стан.

Обмежувачі перенапруг ОПН-П пройшли випробування на вибухобезпечність при впливі струмів короткого замикання відповідно до вимог МЕК 60099-4, що є важливим фактором у разі виникнення позаштатних ситуацій.

ОПН протягом багатьох років постачаються на підприємства ДТЕК, Укрзалізниця, Укренерго, а також інших провідних енергетичних підприємств України.

Найпоширеніші типи обмежувачів перенапруг, що застосовуються на території України:

3кВ		ОПН-П-3/3,3/10/400 УХЛ1 ОПНп-3/3,3/10/400 УХЛ1 ОПН-П-3/3,3/10/550 УХЛ1 ОПНп-3/3,3/10/500 УХЛ1 ОПНп-3/3,3/10/600 УХЛ1
6кВ		ОПН-П-6/7,2/10/400 УХЛ1 ОПНп-6/7,2/10/1/IV/ УХЛ1 ОПНп-6/7,2/10/400 УХЛ1 ОПН-П-6/7,2/10/550 УХЛ1 ОПНп-6/7,2/10/500 УХЛ1 ОПНп-6/7,2/10/2/IV/ УХЛ1 ОПНп-6/7,2/10/600 УХЛ1
10кВ		ОПН-П-10/12/10/400 УХЛ1 ОПНп-10/12/10/1/IV/ УХЛ1 ОПНп-10/12/10/400 УХЛ1 ОПН-П-10/12/10/550 УХЛ1 ОПНп-10/12/10/500 УХЛ1 ОПНп-10/12/10/600 УХЛ1 ОПНп-10/12/10/2/IV/ УХЛ1

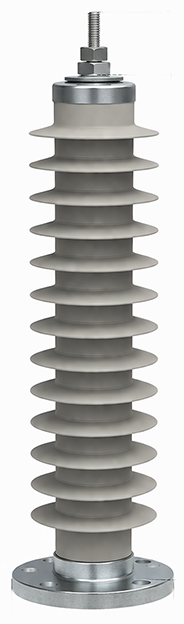

20кВ		ОПНп-20/24/10/400 УХЛ1 ОПН-П-20/24/10/550 УХЛ1 ОПНп-20/24/10/500 УХЛ1 ОПНп-20/24/10/600 УХЛ1

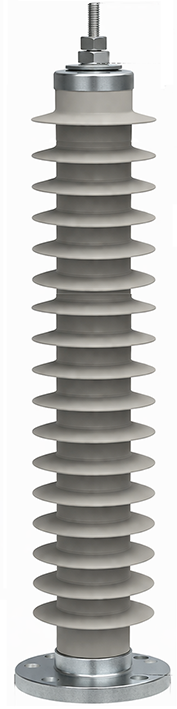

35кВ		ОПН-П-35/40,5/10/400 УХЛ1 ОПНп-35/40,5/10/400 УХЛ1 ОПН-П-35/40,5/10/550 УХЛ1 ОПНп-35/40,5//10500 УХЛ1 ОПНп-35/40,5/10/2/IV/ УХЛ1 ОПНп-35/40,5/10/600 УХЛ1











Переваги ОПНп:

• Висока гідрофобність;
• Значно вища вибухобезпечність порівняно з фарфоровими ОПН;
• Стійкість до вандалізму;
• Мала маса;
• Кращі, ніж у ОПН з фарфоровою оболонкою, електричні та розрядні характеристики;
• Простота монтажу і транспортування, а також стійкість до ударних і вібраційних впливів;
• Здатність працювати в умовах природних і промислових забруднень тощо.
