Ввод высоковольтный для масляных выключателей с RIP изоляцией ВК-35
Высоковольтные вводы ВК-35 представляют собой вводы для баковых выключателей на 35 кВ С-35/ВВС-35 ВТ-35 ВМ-35 ВТ-35 МКП-35 ВВС-35 ВБЄТ-35, предназначены для замены как оригинальных вводов, поставляемых заводами-изготовителями выключателей, так и вводов следующих типов: ГТВ ГТПВ ВПФ-35 ВКП-35 ВЛ-35 и ВВФ-35 и т.д. и изготавливаются на токи 630-1600 А.

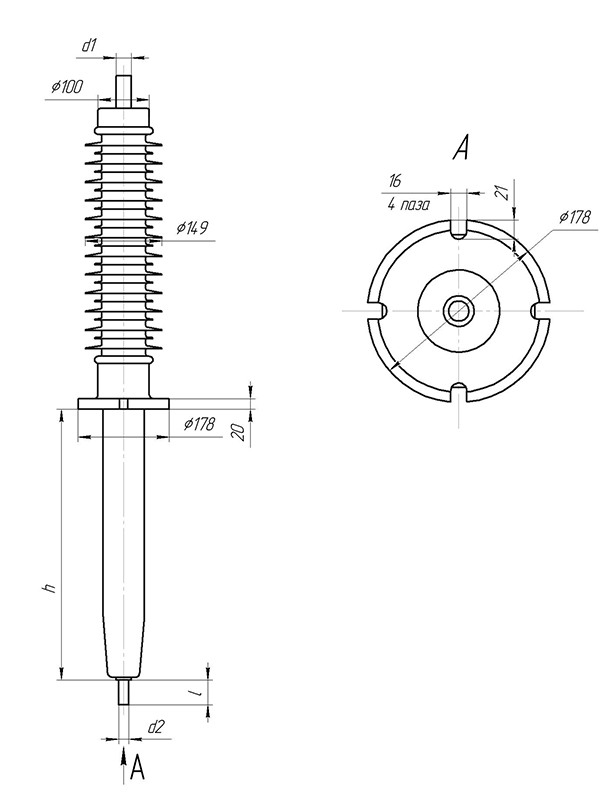

Тип выключателя |
Тип ввода |
h, мм* |
L, мм* |
d1* |
d2* |
С-35/ВВС-35 |
ВК-35 |
527 |
47 |
М22х1,5 |
Ø21 |
ВТ-35 |
ВК-35-01 |
511 |
55 |
М22х1,5 |
Ø21 |
ВМ-35 |
ВК-35-02 |
527 |
82 |
М22х1,5 |
Ø21 |
ВТ-35 |
ВК-35-03 |
511 |
55 |
М22х1,5 |
М20х1,5 |
МКП-35 |
ВК-35-04 |
527 |
73 |
М22х1,5 |
Ø21 |
МКП-35 |
ВК-35-05 |
527 |
73 |
М27х1,5 |
М27х1,5 |
ВТ-35 |
ВК-35-06 |
511 |
55 |
М27х1,5 |
М24х1,5 |
ВВС-35 |
ВК-35-07 |
527 |
47 |
М27х1,5 |
Ø21 |
ВБЄТ-35 |
ВК-35-08 |
527 |
47 |
М22х1,5 |
М22х1,5 |
ВБЄТ-35 |
ВК-35-09 |
527 |
47 |
М27х1,5 |
М22х1,5 |
*Размеры могут изменяться по согласованию с заказчиком
Электрические характеристики
Наименование параметра |
ВК-35 |
1 Номинальное напряжение, кВ |
10 |
2 Номинальный ток, А |
630-1600 |
3 Разрушающая механическая сила при изгибе, кН, не менее |
8 |
4 Импульсное напряжение, кВ |
190 |
5 Выдерживаемое напряжение промышленной частоты, кВ, не менее: |
95 |
6 Выдерживаемое напряжение промышленной частоты в загрязненном и увлажненном состоянии при удельной поверхностной проводности слоя загрязнения (45±5,0) мкСм, кВ, не менее |
45 |
7 Тангенс угла диэлектрических потерь, не более |
0,005 |
8 Длинна пути утечки, мм, не менее |
1500 |
Купить вод литой высоковольтный ВК-35 для баковых выключателей на 35 кВ (С-35, ВТ-35, ВМ-35, МКП-35 ), вводы высоковольтные для масляных выключателей 35 кВ конденсаторного типа с RIP изоляцией, Ввод 35кВ в Украине Вы можете, связавшись с нами любым удобным для Вас способом.
