Наименование характеристики

Ед. Изм.

Норма для ограничителя

ОПН-П-15/13,2/10/400

ОПН-П-15/А/10/400

ОПН-П-15/18/10/400

ОПН-П-15/13,2/10/550

ОПН-П-15/А/10/550

ОПН-П-15/18/10/550

1 Класс напряжения линии

кВ

15

2 Наибольшее длительно допустимое рабочее напряжение UНР
(действующее значение)

кВ

13,2

А

18

13,2

А

18

3 Номинальное напряжение ограничителя

кВ

16,5

1,25А

22,5

16,5

1,25А

22,5

4 Номинальный разрядный ток с формой волны 8/20 мкс (амплитудное значение)

А

10000

5 импульс выдерживаемого тока 4/10 мкс

кА

100

6 пропускная способность
(значение амплитуды прямоугольного импульса 2000 мкс)

А

400

550

7 остающееся напряжение при действии номинального разрядного тока с формой волны 8/20 мкс с амплитудой, не более:
– 5000 А
– 10000 А

кВ

37,6
41,1

Х1
Х1

51,3
56,0

37,6
41,1

Х1
Х1

51,3
56,0

8 Остающееся напряжение при токе коммутационных перенапряжений на волне 30/60 мкс с амплитудой, не более:
– 125 А
– 250 А
– 500 А

кВ

29,0
30,8
33,3

Х2
Х2
Х2

39,6
41,9
45,4

29,0
30,8
33,3

Х2
Х2
Х2

39,6
41,9
45,4

9 Остающееся напряжение при импульсе тока с крутым фронтом 1/10 мкс с амплитудой 10000 А, не более:

кВ

47,1

Х3

64,3

47,1

Х3

64,3

10 Классификационное напряжение ограничителя при активной составляющей переменного тока   1 мАампл. (действующее значение), не менее

кВ

15,8

Х4

21,6

15,8

Х4

21,6

11 Удельная энергоемкость ограничителя, не менее

кДж/кВ

5,6

6,4

12 Класс разряда линии

1

2

12 Масса ограничителя, не более

кг

2,6

Примечание
Характеристика по п.1 – класс напряжения линии, для которой предназначается ограничитель;
Характеристики по пп.4, 6 –характеристики, которые применяются для классификации ОПН;
Характеристика по п.5 применяются, как базовый параметр для испытания ограничителей;
Х1; Х2; Х3; Х4 – числовые значения, которые лежат в указанном диапазоне и зависят от значения А   (по требованию заказчика).

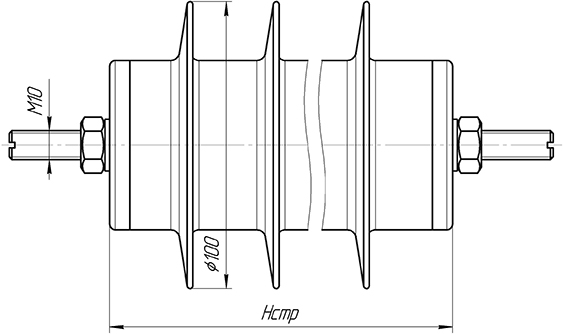

Варианты обозначения:
